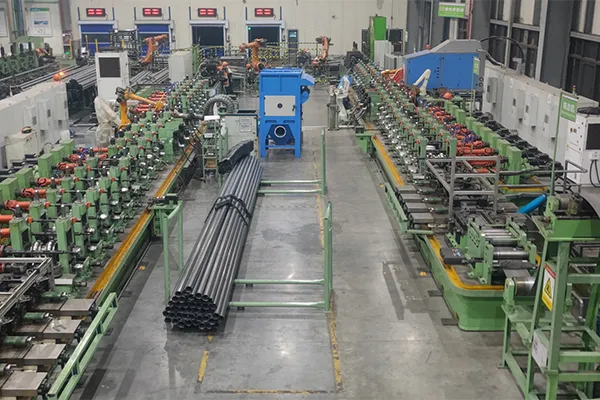

Dây Chuyền Hàn Laser Ống Tốc Độ Cao (Cho Nhà Máy Sản Xuất Ống)
Hệ thống sản xuất ống hàn laser tích hợp dành cho các chi tiết ống kim loại trong ngành ô tô và công nghiệp, với tốc độ lên tới 15 m/phút và độ chính xác đường hàn 0.1 mm.
- Công suất laser: 15000–45000 W
- Tốc độ hàn: 8-15 m/phút
- Độ bền vật liệu có thể hàn: > 800 MPa
- Chiều dày vật liệu có thể hàn: < 4 mm
- Độ chính xác hàn: < 0,1 mm
- Hiệu suất sử dụng vật liệu: > 96%
- Độ biến dạng của ống sau hàn: ≤ 1.5 mm/m
- Độ bền mối hàn: Không nứt sau thử loe, phù hợp với GB/T 34204-2017
Quy Trình Sản Xuất
Tháo cuộn & nắn thẳng → Cắt và hàn nối đầu cuộn → Tích trữ trong bộ tích liệu → Cán phẳng băng thép → Phay mép → Tạo hình sơ bộ → Tạo hình tinh → Theo dõi đường hàn → Làm sạch bằng laser → Gia nhiệt trước bằng laser → Hàn laser → Gia nhiệt sau hàn bằng laser → Định cỡ → Kiểm tra dòng điện xoáy → Nắn thẳng ống → Khắc bằng laser → Cắt theo chiều dài → Xếp chồng tự động → Vận chuyển bằng AGV → Lưu kho thành phẩm
- Kiểm soát chất lượng đường hàn
Các mối hàn cần bảo đảm tính đồng nhất về ngoại quan và độ bền, đồng thời đáp ứng các yêu cầu nghiêm ngặt về hiệu suất. Các lỗi thường gặp như rỗ khí, nứt, không ngấu hoàn toàn, cháy thủng và biến dạng do hàn cần được kiểm soát chặt chẽ. - Độ phức tạp của thiết bị
Dây chuyền hàn laser tích hợp nhiều hệ thống trong cùng một quy trình, bao gồm nạp liệu, phay mép, tạo hình ống, hàn laser, cắt theo chiều dài, kiểm tra dòng điện xoáy trực tuyến và dỡ liệu bằng robot. Việc phối hợp đồng thời các công nghệ cơ khí, điện, quang học và vật liệu làm cho hệ thống có mức độ phức tạp kỹ thuật rất cao. - Độ ổn định của hệ thống điều khiển
Để duy trì hiệu suất hàn và bảo đảm chất lượng đồng đều, hệ thống phụ thuộc vào tự động hóa tiên tiến và điều khiển thông minh nhằm giữ quá trình vận hành ổn định trong suốt chu trình sản xuất. - Tự động hóa và điều khiển thông minh
Các thông số hàn cần được điều chỉnh chính xác và theo thời gian thực để phù hợp với các điều kiện sản xuất khác nhau. Vì vậy, tự động hóa nâng cao và điều khiển thông minh là yếu tố then chốt để duy trì hiệu quả và khả năng lặp lại của quá trình. - Khả năng thích ứng vật liệu
Thiết bị hàn cần có khả năng xử lý nhiều loại vật liệu, đường kính ống và chiều dày thành ống khác nhau, đặc biệt khi làm việc với các loại thép siêu cường độ cao trên 800 MPa.
- Điều khiển chuyển động và truyền động độ chính xác cao
Tốc độ hàn ổn định được bảo đảm thông qua 15 bộ truyền động servo độ chính xác cao, kết hợp với điều khiển thích ứng và phản hồi theo thời gian thực. Cấu hình này cho phép hệ thống phản ứng nhanh trước những thay đổi trong quá trình hàn và duy trì chuyển động mượt, ổn định. - Công nghệ thị giác máy và cảm biến
Hệ thống thị giác máy và các cảm biến Cognex theo dõi mối hàn trong suốt quá trình gia công. Chúng giúp phát hiện sớm các khuyết tật và truyền dữ liệu vào hệ thống giám sát, từ đó giúp quá trình hàn luôn được kiểm soát hiệu quả. - Phát triển tích hợp các công nghệ hàn laser tiên tiến
Việc nâng cao hiệu suất và chất lượng hàn đòi hỏi sự tích hợp sâu giữa tự động hóa và điều khiển thông minh. Quá trình phát triển tập trung vào hàn laser tốc độ cao (lên tới 15 m/phút) và quy trình laser công suất lớn (phạm vi nhiều kilowatt) dành cho ống thép cường độ cao. Các nội dung phát triển trọng tâm bao gồm theo dõi đường hàn, căn chỉnh tốc độ cao, độ chính xác cao, kiểm soát khuyết tật và kiểm soát độ chính xác tạo hình. Bên cạnh đó, mô phỏng kết cấu của các chi tiết trọng lượng nhẹ và đánh giá hiệu suất cũng là một phần của quá trình phát triển, hỗ trợ việc xây dựng dây chuyền hàn laser ống hoàn toàn tự động cho thép cường độ cao.
Giám sát tốc độ hàn theo thời gian thực
Các cảm biến và hệ thống phản hồi giám sát tốc độ hàn trong quá trình vận hành và tự động điều chỉnh theo thời gian thực để duy trì tốc độ trong phạm vi yêu cầu.
Tối ưu thông số thông qua thử nghiệm
Nhiều mức tốc độ hàn khác nhau được kiểm tra thông qua các đợt chạy thử để xác định dải tốc độ và gia tốc phù hợp nhất. Các thông số này sau đó tiếp tục được tinh chỉnh qua nhiều vòng điều chỉnh và thử nghiệm, cho đến khi quá trình hàn đạt được khả năng kiểm soát tốc độ ổn định và chính xác.

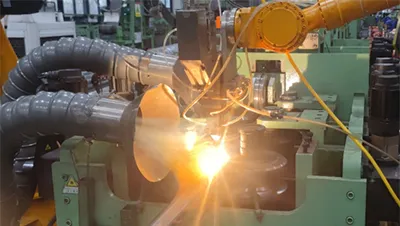

Công suất laser cao
Công suất hàn laser trong khoảng 15000W đến 45000W, phù hợp cho quá trình hàn ổn định đối với nhiều kích thước và chiều dày ống khác nhau.

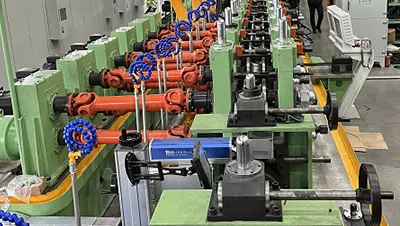

Tốc độ hàn cao
Tốc độ sản xuất có thể đạt tới 15 m/phút, hỗ trợ quá trình sản xuất ống liên tục và hiệu quả.

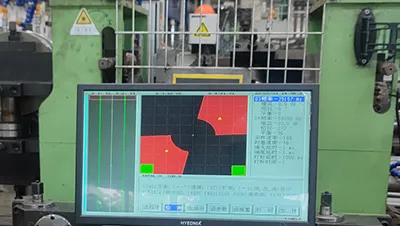

Độ chính xác hàn cao
Độ lệch đường hàn được kiểm soát trong phạm vi 0.1 mm, giúp duy trì chất lượng đường hàn đồng đều.

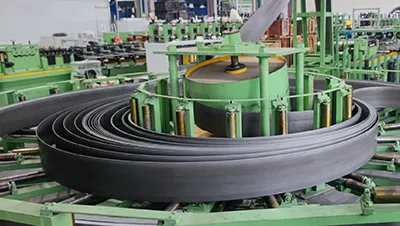

Tương thích với thép cường độ cao
Thiết bị được thiết kế để hàn các loại thép cường độ cao trên 800 MPa, thường được sử dụng trong ngành ô tô.

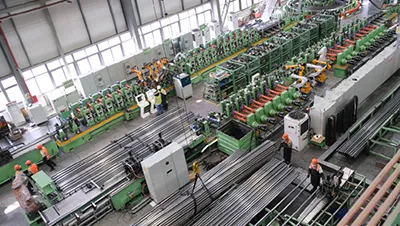

Hiệu suất sử dụng vật liệu cao
Hiệu suất sử dụng vật liệu vượt 96%, giúp giảm phế liệu và nâng cao hiệu quả sản xuất tổng thể.
