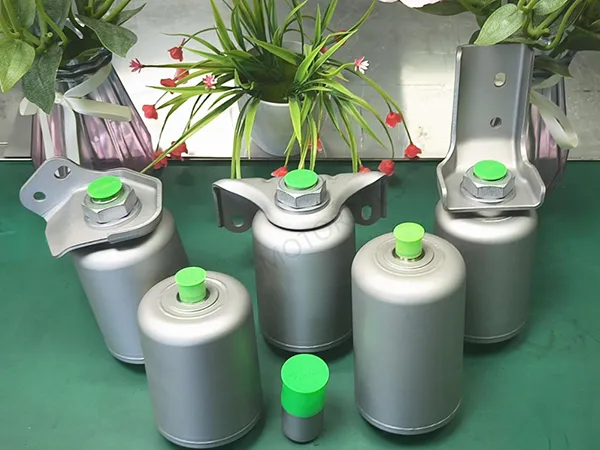

Bình Tích Áp Ống Thổi Kim Loại
Thiết bị tích trữ năng lượng phục vụ điều khiển chất lỏng chính xác trong hệ thống thủy lực và khí nén cho ngành ô tô và công nghiệp
Bình tích áp ống thổi kim loại độ chính xác cao là thiết bị tích trữ năng lượng và điều áp động có độ chính xác cao, sử dụng ống thổi kim loại làm phần tử cách ly cốt lõi. Sản phẩm được ứng dụng rộng rãi trong các hệ thống thủy lực và khí nén yêu cầu phản hồi tần số cao, rò rỉ cực thấp và môi trường vận hành sạch sẽ.
Độ chính xác của thiết bị thể hiện ở độ chính xác chế tạo, khả năng đáp ứng động, độ tin cậy làm kín và khả năng kiểm soát thể tích ổn định cao. So với các loại bình tích áp dạng pít-tông hoặc màng ngăn truyền thống, bình tích áp ống thổi kim loại phù hợp hơn cho các ứng dụng đòi hỏi độ tin cậy và độ chính xác ở mức cao.

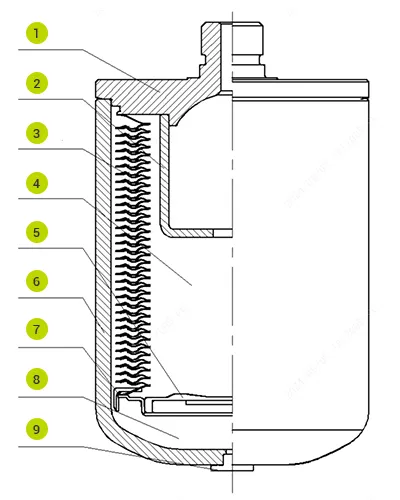

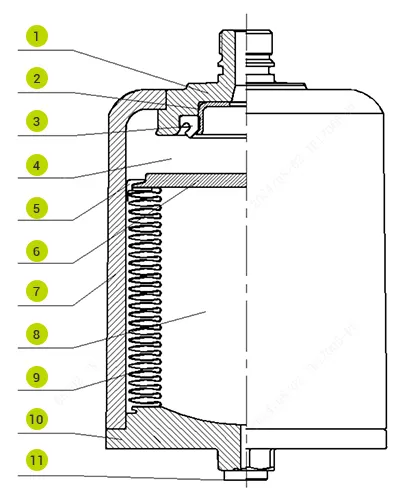

Bình tích áp ống thổi kim loại được cấu thành xoay quanh cụm ống thổi, bao gồm nắp chụp áp suất cao, ống thổikim loại, nắp chụp nạp khí, cổng dẫn chất lỏng (hoặc khí), van nạp khí và các chi tiết chức năng khác. Nguyên lý hoạt động dựa trên biến dạng đàn hồi của ống thooit để thực hiện cách ly khí - môi chất và chuyển đổi năng lượng hiệu quả.

- Nắp dầu
- Vòng chặn
- Vòng đệm kín
- Buồng dầu
- Vòng dẫn hướng
- Nắp làm kín
- Xi lanh
- Buồng khí
- Ống thổi
- Nắp chụp cuối
- Nắp đậy kín khí

- Nắp dầu
- Ống lót đỡ
- Ống thổi
- Buồng dầu
- Nắp làm kín
- Xi lanh
- Vòng dẫn hướng
- Buồng khí
- Nắp đậy kín khí
-
Lưu trữ năng lượng

Khi áp suất hệ thống cao hơn áp suất khí cài đặt trước của bình tích áp, môi chất sẽ tác động lên ống thổi để nén khí bên trong. Khi thể tích giảm, áp suất khí tăng (theo định luật Boyle), chuyển đổi năng lượng của hệ thống thành thế năng khí được tích trữ. -
Giải phóng năng lượng

Khi áp suất hệ thống giảm xuống thấp hơn áp suất khí bên trong bình tích áp, ống thổi sẽ giãn ra dưới tác dụng của áp suất khí, đẩy môi chất trở lại hệ thống và giải phóng năng lượng đã tích trữ. -
Độ chính xác

Hành trình giãn nở của ống thổi có quan hệ tuyến tính với biến động áp suất (độ tuyến tính ≤ 0,5%), cho phép kiểm soát chính xác sự thay đổi thể tích với độ chính xác cao. Do không có cặp ma sát trượt (ống thổi liên kết cứng với nắp đầu, không có bộ phận trượt), độ trễ đáp ứng ≤ 5 ms, phù hợp để hấp thụ dao động áp suất tần số cao, ví dụ dao động áp suất từ 10 - 100 Hz.

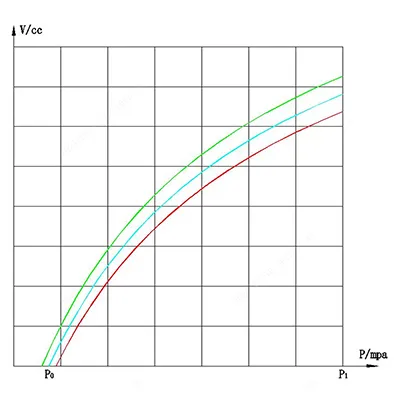

Đường cong PV (Áp suất – Thể tích) của bình tích áp là đồ thị mô tả sự thay đổi thể tích chất lỏng bên trong V khi áp suất hệ thống P thay đổi. Đường cong này thường được sử dụng để phân tích hiệu năng bình tích áp, đặc biệt là đặc tính động trong quá trình tích trữ và giải phóng năng lượng.
- Áp suất nạp trước (P0): áp suất khí trong bình khi không có áp suất ở phía dầu/chất lỏng.
- Áp suất làm việc (P1): áp suất vận hành tối đa mà bình có thể đạt trong điều kiện làm việc bình thường.
- Áp suất thiết kế (P2): áp suất tối đa mà kết cấu bình được thiết kế để chịu được.
- Thể tích hiệu dụng (V0): thể tích buồng khí của bình ở trạng thái nạp trước.
- Nhiệt độ làm việc: −40°C đến 120°C
- Áp suất nổ: ≥ 80 MPa
| Đặc điểm | Bình Tích Áp Ống Thổi Kim Loại Độ Chính Xác Cao | Bình Tích Áp Dạng Piston | Bình Tích Áp Dạng Màng Ngăn |
| Tỷ lệ rò rỉ | ≤ 1 × 10⁻⁹ Pa·m³/s | Cao hơn (có thể do mài mòn cặp ma sát) | Thấp hơn (nhưng lão hóa cao su có thể gây rò rỉ) |
| Thời gian phản hồi | ≤5ms | ≥50ms | ≤20ms |
| Độ tuyến tính thể tích | ≤0.5% | ≥2% | ≤1% |
| Độ sạch | Không bị nhiễm bẩn hạt (kết cấu ống thổi kim loại) | Có thể phát sinh hạt kim loại | Có thể phát sinh hạt cao su |
| Tuổi thọ mỏi (chu kỳ) | ≥ 1,000,000 | ≥ 500,000 | ≥ 300,000 |
| Áp suất áp dụng | 0.5–31.5 MPa (mẫu cao áp đến 70 MPa) | 0.5-31.5 MPa | 0.5-25 MPa |
Nhờ độ chính xác cao, độ sạch vượt trội và khả năng phản hồi nhanh, bình tích áp ống thổi kim loại là lựa chọn ưu tiên trong các lĩnh vực sau:
- Sản xuất bán dẫn & điện tử
Ứng dụng trong hệ truyền động thủy lực của máy quang khắc quang học và thiết bị cấy ion để hấp thụ dao động áp suất tần số cao (ngăn sai lệch độ chính xác xử lý wafer). Với rò rỉ bằng 0 và không phát sinh ô nhiễm hạt bẩn, sản phẩm đáp ứng các yêu cầu siêu sạch như môi trường phòng sạch cấp10. - Máy công cụ chính xác & robot
Trong hệ thống cân bằng thủy lực trục chính, thiết bị bù dao động áp suất tức thời (ví dụ biến động tải khi cắt tốc độ cao), giúp ổn định tốc độ trục chính (dao động ≤ ±1 rpm). Trong truyền động khớp robot cộng tác, thiết bị hỗ trợ bù năng lượng tức thời, giảm tiêu thụ công suất của động cơ servo. - Thiết bị y tế
Trong cơ cấu chấp hành thủy lực của robot phẫu thuật (như truyền động dụng cụ nội soi), kiểm soát thể tích chính xác giúp đạt độ chính xác chuyển động ở cấp độ milimet. Trong mạch thủy lực của thiết bị chạy thận nhân tạo, việc không sử dụng chi tiết cao su giúp giảm rủi ro gây nhiễm trùng máu. - Hàng không vũ trụ & quốc phòng
Trong cơ cấu chấp hành thủy lực điều khiển tư thế vệ tinh, ống thổi titan nhẹ và độ tin cậy cao cho phép vận hành ổn định ở nhiệt độ từ −50°C đến 150°C, tích trữ và giải phóng năng lượng phục vụ điều chỉnh tư thế. Trong hệ thống dẫn đường tên lửa, thiết bị hấp thụ xung áp suất do rung động động cơ gây ra, bảo đảm độ chính xác điều khiển.

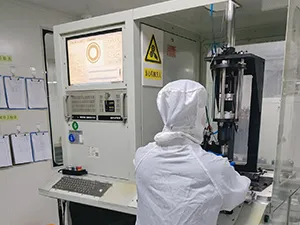

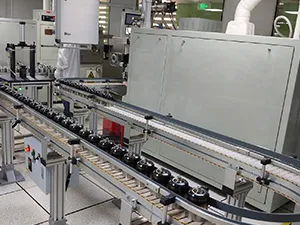

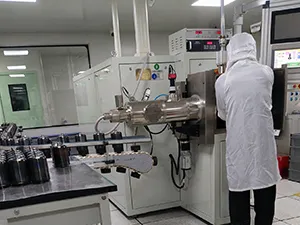

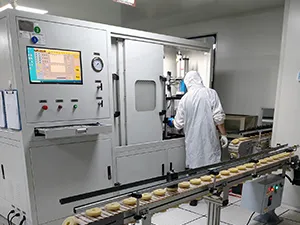

Năng Lực Sản Xuất
- Trang bị 3 dây chuyền sản xuất tự động.
- Công suất kế hoạch hàng tháng: 100,000 sản phẩm.
- Thiết bị chính bao gồm: máy tạo hình ống thổi, máy hàn chùm tia điện tử chân không, máy hàn plasma vi chùm, thiết bị kiểm tra khuyết tật siêu âm, hệ thống kiểm tra rò rỉ helium, hệ thống kiểm tra PV trực tuyến và máy hàn kín bằng tần số trung tần.

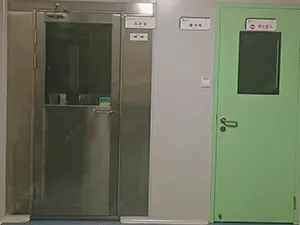

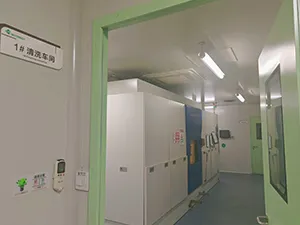

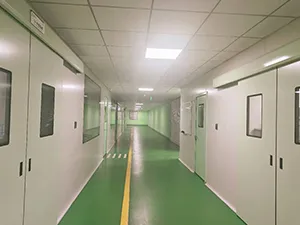

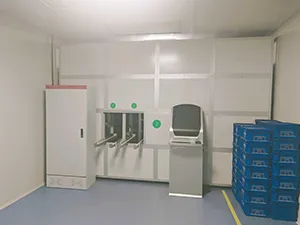

Yêu Cầu Phòng Sạch Cho Sản Xuất Bình Tích Áp
- Cấp độ sạch: phòng sạch Cấp 1,000,000.
- Nhiệt độ & độ ẩm: nhiệt độ 18–28°C; độ ẩm 45–65%.
- Tần suất trao đổi khí: không dưới 12 lần trao đổi khí mỗi giờ.
- Độ sạch dầu thủy lực: áp dụng kiểm tra theo tiêu chuẩn NAS; dầu bơm vào phải đạt mức ≤ NAS 8.
- Độ sạch bên trong: áp dụng phương pháp đo khối lượng trước khi nạp dầu; tạp chất bên trong phải ≤ 4 mg.

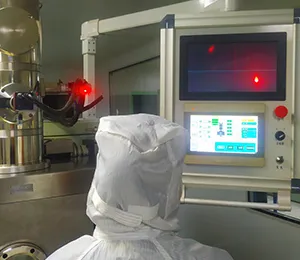

Hàn chùm tia plasma

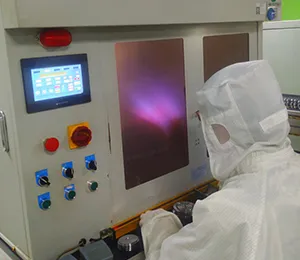

Kiểm tra độ kín khí

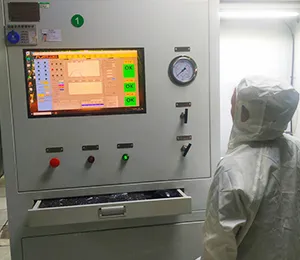

Kiểm tra hiệu năng PV

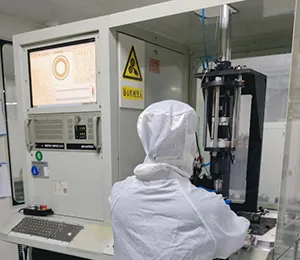

Kiểm tra khuyết tật siêu âm
