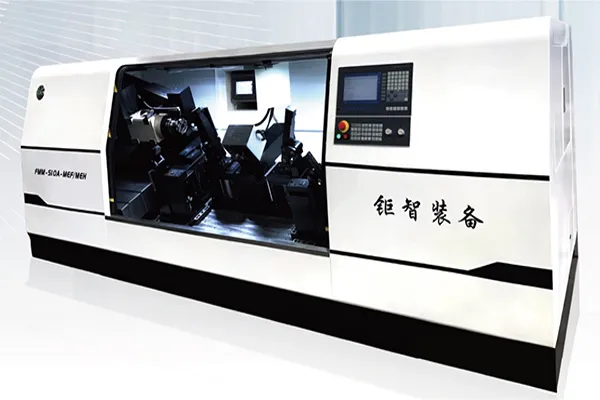

Máy Phay CNC Cho Khung Phụ Và Chi Tiết Khung Gầm Ô Tô
Máy phay CNC dành cho khung phụ và linh kiện khung gầm ô tô được thiết kế để gia công kết cấu khung với độ chính xác cao. Thiết bị sử dụng trục chính công suất lớn BT50 kết hợp với thiết kế ray dẫn hướng bàn trượt ngang có độ cứng cao, giúp bảo đảm hiệu suất cắt ổn định. Chuyển động cấp phôi trong quá trình phay được điều khiển bởi hệ thống CNC vi điều khiển Bosch Rexroth MTX cùng động cơ servo Rexroth chính hãng, trong khi thước quang tuyến tính độ chính xác cao FAGOR cung cấp phản hồi vòng kín để kiểm soát vị trí một cách chính xác. Bề mặt chốt phay được giám sát bằng 4 cảm biến dịch chuyển laser Panasonic HG1, với dữ liệu đo được xử lý bởi PLC để tính toán các thông số góc dầm và góc nghiêng cần thiết. Hệ thống bôi trơn tự động giúp bảo đảm bôi trơn đầy đủ cho các bộ phận chuyển động, trong khi hệ thống xả phoi tự động giữ cho khu vực gia công luôn sạch sẽ trong quá trình vận hành.
| Hạng mục | Thông số |
| Kích thước tổng thể (D × R × C) | 4050 (không bao gồm băng tải phoi) × 1750 × 1650 mm |
| Tổng công suất | 30 kW |
| Điện áp vận hành | 3 pha, 2 dây, 380 V ±5% |
| Lực kẹp khí nén-thủy lực | > 20kN |
| Góc toe trước bên trái | 0.13° ±0.1° |
| Góc toe trước bên phải | 0.13° ±0.1° |
| Góc camber bên trái | 1.09° ±0.3° |
| Góc camber bên phải | 1.09° ±0.3° |
- Trước khi bắt đầu gia công, máy phay CNC sẽ kiểm tra lượng dư gia công còn lại trên chi tiết và chỉ loại bỏ phần vật liệu cần thiết để đạt kích thước yêu cầu.

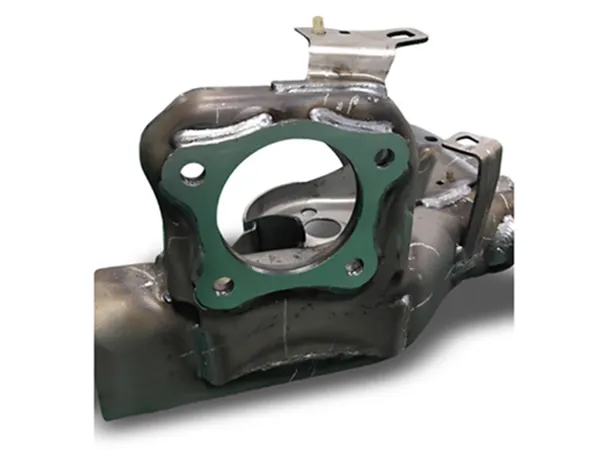

- Sau khi hoàn thiện, mặt đầu sẽ được tự động kiểm tra góc nghiêng và góc vát. Dữ liệu kiểm tra được lưu trữ, và chỉ những chi tiết đạt yêu cầu mới được đánh dấu.
- Góc vát và góc nghiêng trên mặt đầu sau khi phay có thể được điều chỉnh thông qua điều khiển động cơ servo, với dải điều chỉnh ±3°.
- Chuyển động cấp phôi bằng servo điều khiển CNC cho phép điều chỉnh vị trí cấp liệu trên bề mặt gia công một cách dễ dàng và chính xác.
- Bàn nghiêng 25°, kết hợp với băng tải phoi, hỗ trợ xả phoi tự động và giữ khu vực gia công luôn sạch sẽ.
- Hệ thống kẹp khí nén - thủy lực
- Bàn xoay CNC có cơ cấu tự khóa
- Hệ thống bôi trơn tự động (kiểu bình chứa)
- Cụm bàn trượt cứng và bộ truyền động
- Hệ thống đo dịch chuyển bằng laser
- Hệ thống xả phoi tự động

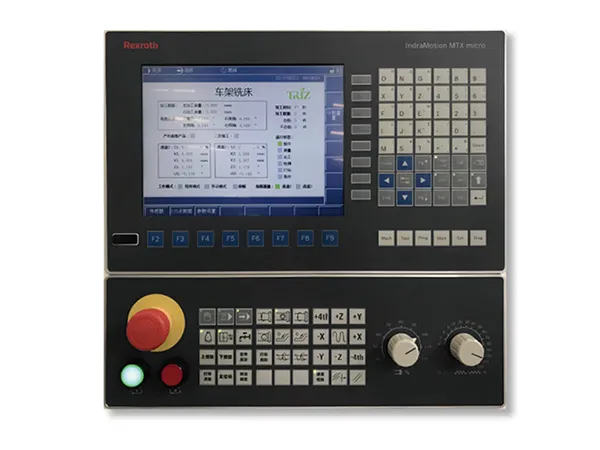

- Hệ thống điều khiển vi mạch MTX (bao gồm bộ truyền động servo, HMI và bảo vệ chống rò điện)

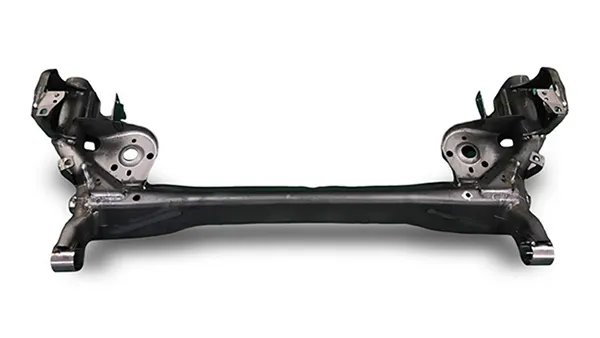

Gia công khung phụ sau ô tô
Khung phụ sau là một trong những kết cấu quan trọng của xe, và độ chính xác của chi tiết này ảnh hưởng trực tiếp đến khả năng vận hành, an toàn và độ bền của xe. Máy phay CNC thường được sử dụng để gia công các bề mặt lắp ráp và vị trí lắp ghép, giúp khung phụ lắp chính xác với các linh kiện khung gầm khác và duy trì độ đồng nhất kích thước trong quá trình lắp ráp xe.
